Šilumos pritekių skaičiavimas

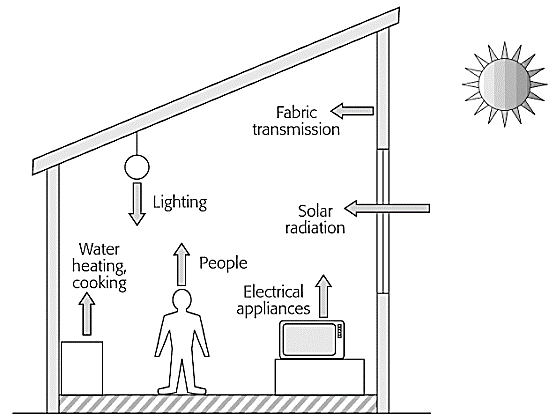

Bendri šilumos pritekiai priklauso nuo saulės, apšvietimo, žmonių, mašinų, prietaisų ir kt.

kur:

QW – šilumos pritekiai dėl saulės per skaidrias kliūtis (langus) [W],

QWS – šilumos pritekiai dėl saulės per neskaidrias kliūtis (sienas) [W],

QL – šilumos pritekiai dėl apšvietimo [W],

QP – šilumos pritekiai dėl žmonių [W],

QE – šilumos pritekiai dėl elektros variklių ir mašinų [W],

QD – šilumos pritekiai dėl kitų įrenginių [W],

QIn – šilumos pritekiai dėl oro įsiskverbimo [W],

QB – šilumos pritekiai dėl gretimų patalpų [W].

● Šilumos pritekiai dėl žmonių

Juos sudaro jutiminiai ir latentiniai šilumos pritekiai (t.y drėgmės padidėjimas). Jutiminiai šilumos pritekiai gali būti apskaičiuoti formule

ø – žmonių gyvenamosios vietos sutapimo koeficientas (nuo 0,4 iki 1,0),

n – žmonių skaičius,

qj – vienetinis šilumos srautas, tiekiamas į aplinką [W].

Žmonių gyvenamosios vietos sutapimo koeficientas priklausomai nuo patalpos paskirties

Pastaba: mažuose pastatuose ir teatruose, kino teatruose – ø = 1.

Šilumos pritekiai dėl žmonių priklauso nuo aktyvumo ir temperatūros patalpoje [W].

● Latentiniai šilumos pritekiai (drėgmės padidėjimas)

wj – vienetinis žmogaus į aplinką tiekiamas vandens garų srautas, priklausantis nuo veiklos ir aplinkos temperatūros [g/h].

Vandens garų padidėjimas priklausomai nuo aktyvumo ir temperatūros patalpoje [g/h]

Pastaba: Moterims 2 ir 3 lentelėse nurodytos vertės turi būti sumažintos 20%, o vaikams - 20-40%, priklausomai nuo amžiaus.

● Šilumos pritekiai dėl apšvietimo

Tipiški šilumos pritekiai iš įvairių šviesos šaltinių, apskaičiuoti supaprastintu metodu, parodyti lentelėje.

● Šilumos pritekiai nuo įrenginių

Reikia daryti prielaidą, remiantis faktiniu patalpoje įrengtų prietaisų šilumos pritekiu. Jei tokios informacijos trūksta, pritekius galima priimti pagal lentelę. Apytikslūs šilumos pritekiai iš prietaisų.

● Įvairių elektros prietaisų šilumos pritekiai

● Saulės šilumos pritekiai gaunami per skaidrias kliūtis (langus)

Įprastomis sąlygomis daugelis ŠVOK specialistų naudoja supaprastintas lenteles, leidžiančias apskaičiuoti šilumos pritekį per skaidrias kliūtis. Pritekiai gali būti priimti pagal lentelę.

Tačiau kai kuriais atvejais, pvz. patalpose su dideliais skaidrių užtvarų paviršiais ir stipriai veikiamose saulės spindulių, verta atlikti išsamų patalpos šilumos prieaugio balansą.

● Šilumos pritekiai dėl neskaidrių barjerų

Pritekiai per neskaidrias kliūtis [W] supaprastintu metodu gali būti priimti pagal ankstesnę lentelę.
